UTP kábel bekötés:

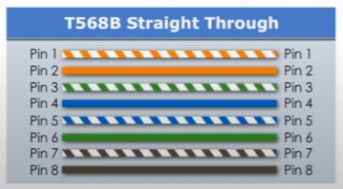

Egyenes (patch) T568B:
A számítógép és egy aktív eszköz között használjuk (Hub, Switch, Router, Acces Point)

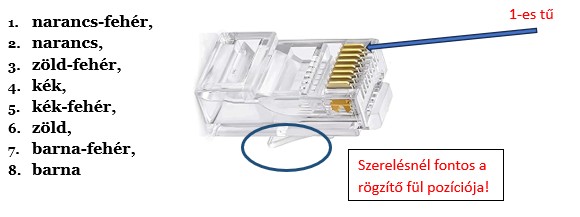

Az egyenes (patch) kábelnek mindkét végénél a megegyezik a színsorrend, ami a következő:

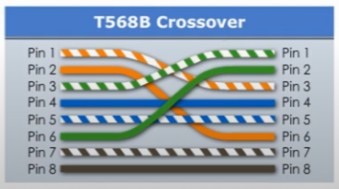

Kereszt (crossover) T568A-T568B:
A keresztkábel másként működik. Hasonló típusú eszközök, például két számítógép vagy két kapcsoló közvetlen csatlakoztatására szolgál. Ahogy a neve is sugallja, a keresztkábel belsejében lévő vezetékek „kereszteződnek” az egyik végén. Itt válnak érdekessé a dolgok. A keresztező kábel egyik vége a T568A szabványt követi, míg a másik vége a T568B szabványt használja. Ez hatékonyan felcseréli az adó- és vételi érintkezőket, így két hasonló eszköz tud adatokat küldeni és fogadni anélkül, hogy a jeleiket összekevernék.

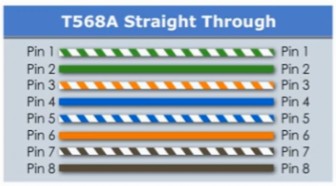

T568A oldal:
- Az 1. tű (zöld/fehér) a másik csatlakozó 3. érintkezőjéhez
- A 2. érintkező (zöld) a másik csatlakozó 6. érintkezőjéhez, ezzel lehetővé téve a közvetlen kommunikációt.
T568B oldal:
- Az 1, tű (narancs-fehér) a másik csatlakozó 3. érintkezőjéhez
- A 2. tű (narancs) a másik csatlakozó 6. érintkezőjéhez, ezzel lehetővé téve a közvetlen kommunikációt.
Mikor kell használni?
- PC-ről PC-re
- Router a routerhez
Ha peer-to-peer kapcsolatot szeretnél létrehozni két számítógép között anélkül, hogy kapcsolóra lenne szükséged, egy keresztkábel elvégzi a feladatot.

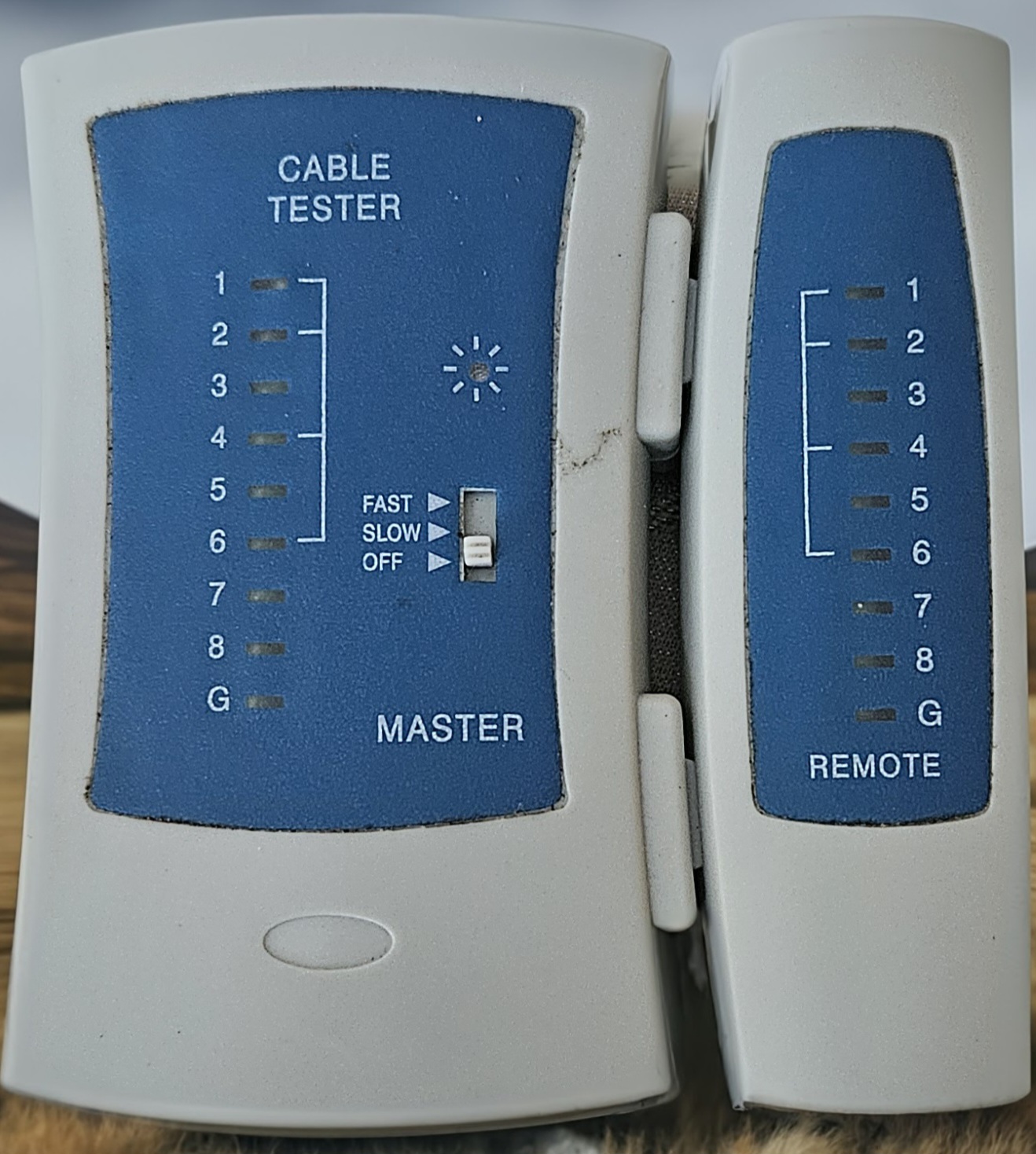

Az elkészült kábelünket érdemes lepróbálni! Erre a legalkalmasabb, legkényelmesebb módszer a kábel tesztelő műszer!
Ezzel az eszközzel kilehet szűrni a kábelhibákat. Pl: szakadt ér, a szerelés során felcserélt vezetékek.
Működésközben itt nézheted meg.
